ŚCIANKI BEZSZPROSOWE PPOŻ. HORYZONT III  - SYSTEM JEDNOSZYBOWY – SZKŁO ZESPOLONE



Ścianki bezszprosowe HORYZONT III ppoż.

EI 15 / Izol. akustyczna Rw ~ 38 dB

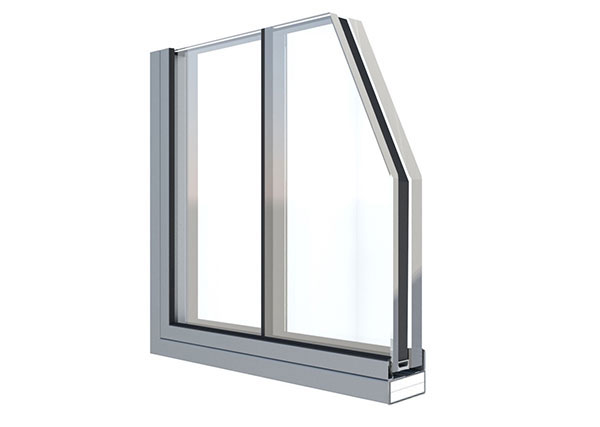

  • Konstrukcja ścianki wykonana z profilu o wys. 4 cm
  • Szklenie pojedyncze
  • Szkło warstwowe ppoż. łączone strukturalnie w kol czarnym lub szarym (widoczne połączenie 20 - 25 mm).
  • Profile lakierowane w dowolnym kol. RAL
  • Wymiary max: wysokość  3 m / szerokość – bez ograniczeń
  • Dokumenty dopuszczające do stosowania: Krajowa Ocena Techniczna ITB / KDWU



Ścianki bezszprosowe HORYZONT III ppoż.

EI 30 / Izol. akustyczna Rw = 41 dB  ( Ra1 = 40 dB )

  • Konstrukcja ścianki wykonana z profilu o wys. 4 cm
  • Szklenie pojedyncze zespolone
  • Szkło warstwowe ppoż. łączone strukturalnie w kol czarnym lub szarym (widoczne połączenie 20 - 25 mm).
  • Profile lakierowane w dowolnym kol. RAL
  • Wymiary max: wysokość  3 m / szerokość – bez ograniczeń
  • Dokumenty dopuszczające do stosowania: Krajowa Ocena Techniczna ITB / KDWU



Ścianki bezszprosowe HORYZONT III ppoż.

EI 30 / Izol. akustyczna Rw = 45 dB  ( Ra1 = 44 dB )

  • Konstrukcja ścianki wykonana z profilu o wys. 4 cm
  • Szklenie pojedyncze zespolone
  • Szkło warstwowe ppoż. łączone strukturalnie w kol czarnym lub szarym (widoczne połączenie 20 - 25 mm).
  • Profile lakierowane w dowolnym kol. RAL
  • Wymiary max: wysokość  3,6  m / szerokość – bez ograniczeń
  • Dokumenty dopuszczające do stosowania: Krajowa Ocena Techniczna ITB / KDWU



Ścianki bezszprosowe HORYZONT III ppoż.

EI 30 / Izol. akustyczna Rw = 50 dB  ( Ra1 = 47 dB )

  • Konstrukcja ścianki wykonana z profilu o wys. 4 cm
  • Szklenie pojedyncze zespolone
  • Szkło warstwowe ppoż. łączone strukturalnie w kol czarnym lub szarym (widoczne połączenie 20 - 25 mm).
  • Profile lakierowane w dowolnym kol. RAL
  • Wymiary max: wysokość  3 m / szerokość – bez ograniczeń
  • Dokumenty dopuszczające do stosowania: Krajowa Ocena Techniczna ITB / KDWU



Ścianki bezszprosowe HORYZONT III ppoż.

EI 60 / Izol. akustyczna Rw ~ 44 dB  )

  • Konstrukcja ścianki wykonana z profilu o wys. 4 cm
  • Szklenie pojedyncze zespolone
  • Szkło warstwowe ppoż. łączone strukturalnie w kol czarnym lub szarym (widoczne połączenie 20 - 25 mm).
  • Profile lakierowane w dowolnym kol. RAL
  • Wymiary max: wysokość  3,85  m / szerokość – bez ograniczeń
  • Dokumenty dopuszczające do stosowania: Krajowa Ocena Techniczna ITB / KDWU

Na życzenie klienta możemy zastosować:

  • Szkło odbarwione ( bez odcienia zieleni )
  • System profili ukrytych w podłodze technicznej i ściankach
  • Dowolną grafikę na szkle
  • Żaluzje / rolety
  • Inteligentną folię SONTE do zmiany barwy szkła z przeziernego na mlecznobiały
  • Profile ze stali nierdzewnej

Dlaczego system Horyzont III?

  • Smuklejsze przekroje konstrukcyjne (zaledwie 40mm wys. profilu dla wysokości ścianki 3,00m) dzięki bardzo wysokiej sztywności poprzecznej profili stalowych, nieosiągalnej dla aluminium w tak wysokiej klasie ppoż.
  • Zawsze jednakowa grubość ścianki (60mm) dla klas EI15 / EI 30 / EI60
  • Strukturalne połączenie tafli szkła (fuga silikonowa 3-5mm pomiędzy pakietami szklanymi) pakiety szklane zespolone z ramką szerokości 10 mm co w zestawieniu daje widoczne pionowe łączenie szkła 25 - 30 mm
  • Lakierowanie na dowolny kolor RAL metodą proszkową we własnej lakierni co gwarantuje powtarzalność odcieni
  • Szeroka dowolność w konstruowaniu skomplikowanych węzłów i kształtów.
